邻居少妇张开双腿让我爽一夜,四虎影视永久免费观看,西西午夜无码大胆啪啪国模,久久亚洲欧美国产精品

樹脂-泡沫鋁復(fù)合材料制備及性能研究（二十五）

PU-PUR  共混樹脂-泡沫鋁復(fù)合材料制備與性能研究

3.5.1 Al Foam和PU-PUR/Al Foam的落錘沖擊性能分析B

(2)Al Foam落錘沖擊載荷-時間曲線分析

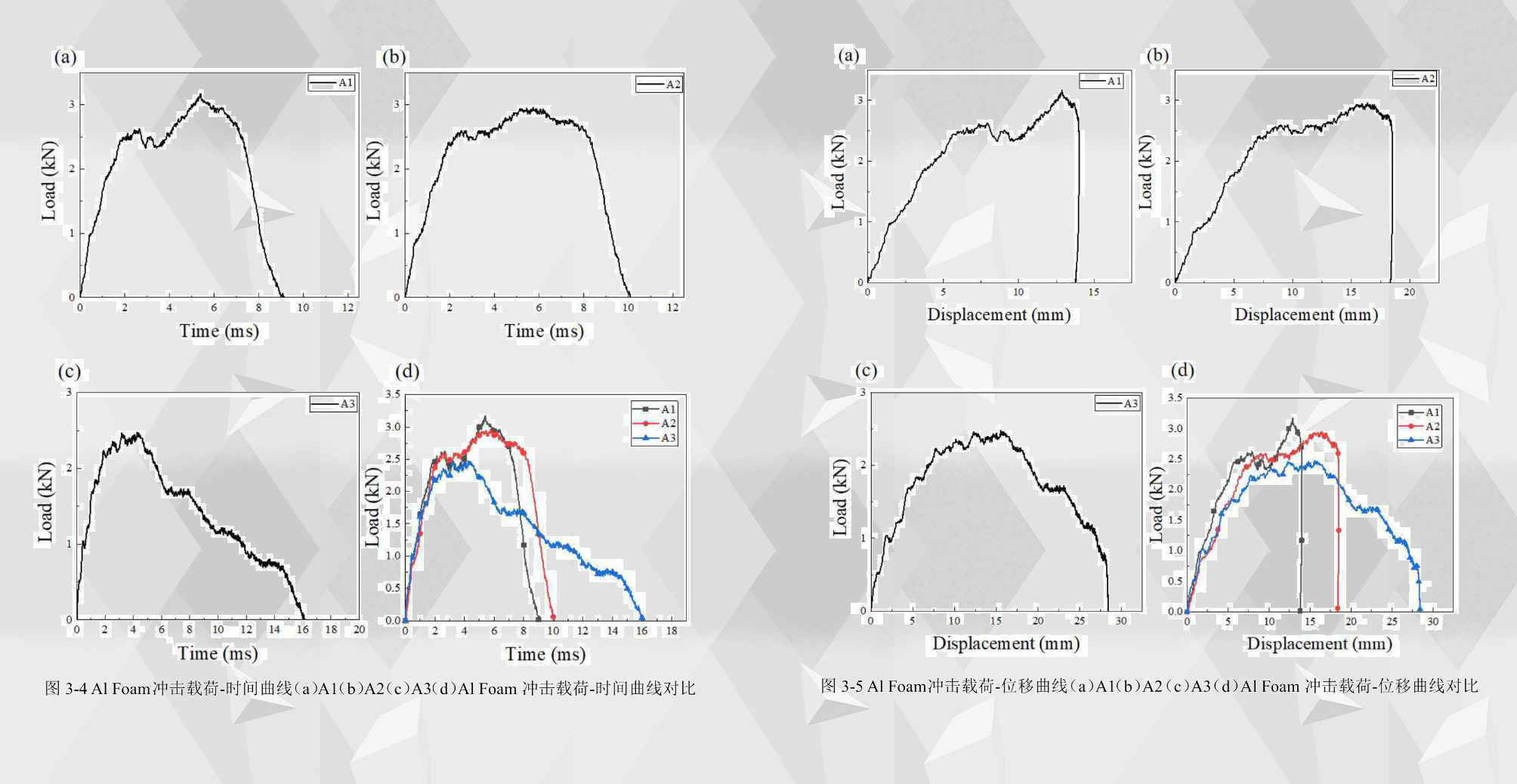

如圖3-4所示為Al Foam板在30J、40J和50J落錘沖擊能量下的載荷-時間曲線圖。 從圖中可以看出，Al Foam板在落錘沖擊荷載下的載荷-時間曲線分為三個階段。在第一個階段，在沖擊作用下，荷載隨著時間而呈現(xiàn)直線上升趨勢，三種沖擊能量下的載荷-位移曲線圖的第一階段斜率都很接近。在第二個階段，曲線開始波動上升，直到上升到載荷的最大值。A1的沖擊峰值載荷為3170N，A2的沖擊峰值載荷為2957N，A3的沖擊峰值載荷為2475N，從沖擊峰值載荷可以看出，沖擊能量為30J和40J時，其沖擊峰值能量相近，這是由于沖頭未能穿透Al Foam板 ，Al Foam板的自身強(qiáng)度使得沖擊載荷維持在較高水平，而在沖擊能量為50J時，高沖擊能量下沖頭已經(jīng)穿透了Al Foam板，Al Foam板的沖擊中心區(qū)域已經(jīng)破壞，所以其沖擊峰值能量較低。在第三個階段，沖擊荷載開始隨著時間下降，A1和A2的載荷下降速度快于A3，這是由于A1和A2未能擊穿Al Foam板，沖頭在沖擊過程中停止較快，而A3由于沖頭在沖擊過程中穿透了Al Foam板，所以其載荷下降速度較慢。

(3)Al Foam落錘沖擊載荷-位移曲線分析

如圖3-5所示為Al Foam板在30J、40J和50J落錘沖擊能量下的載荷-位移曲線圖。 從圖中可以看出，Al Foam板在落錘沖擊荷載下的載荷-位移曲線分為三個階段。在第一個階段，載荷隨著位移的增大而升高，其呈現(xiàn)線性增長，在載荷-位移曲線上表現(xiàn)為接近直線的上升趨勢。第二個階段為載荷-位移曲線波動上升到載荷的最大值，A1的沖擊峰值載荷為3170N，A2的沖擊峰值載荷為2957N，A3的沖擊峰值載荷為2475N。在第三個階段，A1和A2的載荷開始急速下降，而且出現(xiàn)了回彈現(xiàn)象，這是由于A1和A2中，沖頭未能擊穿Al Foam板，而在沖頭停止運動后出現(xiàn)了較小的回彈現(xiàn)象。而A3中的Al Foam板已經(jīng)被擊穿，所以A3的載荷下降速度較慢，而且沒有出現(xiàn)回彈現(xiàn)象。
